Anschließen eines zweiten Mikrofons

Warum und wann dieser Vorgang ausgeführt wird

Der Song Meter Mini Bat 2 verfügt über einen Anschluss für ein optionales zweites Mikrofon, das Sie selbst montieren können. Dazu müssen Sie die Sechskantschraube aus Kunststoff entfernen, die den rechten Mikrofonanschluss belegt, und das Mikrofon dann gemäß den folgenden Schritten anschließen.

WARNUNG:

Das optionale Akustikmikrofon ist für eine einmalige Installation vorgesehen. Es ist nicht dafür konzipiert, wiederholt angeschlossen und wieder getrennt zu werden. Wenn das Mikrofon mehrfach getrennt und wieder angeschlossen wird, kann durch Bruch der Anschlussleitung ein Mikrofonausfall auftreten. Wenn das Mikrofon einmal angeschlossen wurde, sollte es nur getrennt werden, um es zu ersetzen.

Anmerkung:

Ein Demovideo des Installationsvorgangs finden Sie auf unserer Website (siehe Video-Tutorials).

Prozedur

  1. Öffnen Sie den Deckel und legen Sie den Song Meter Mini Bat 2 auf eine ebene Unterlage.

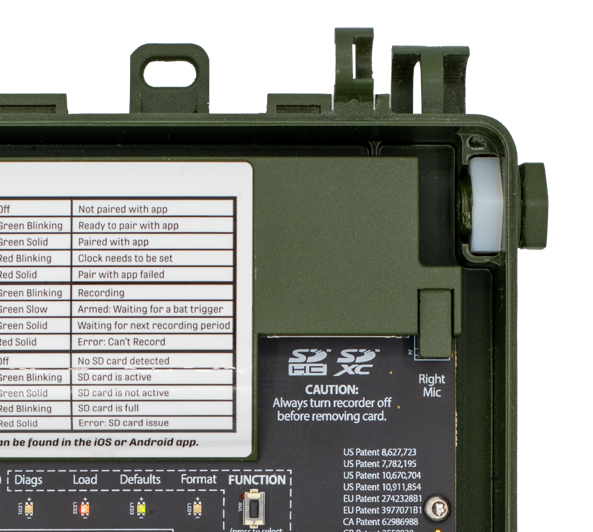

    Oben rechts am Rekorder befindet sich eine abnehmbare Kunststoffschraube, die durch eine Kunststoffmutter geschraubt ist. Der Sechskantkopf der Schraube befindet sich an der Außenseite des Gehäuses. Die Kunststoffmutter wird durch einen Schlitz im Gehäuse gehalten.
  2. Verwenden Sie einen 3/4-Zoll-Schraubenschlüssel oder einen verstellbaren Schraubenschlüssel, um die Schraube vorsichtig von der Mutter zu lösen, und schrauben Sie die Schraube dann mit Ihrer Hand vollständig ab.

    Wenn der Rekorder flach auf die Rückseite gelegt wird, bleibt die interne Sechskantmutter in Position. Die Mutter ist notwendig, um das neue Mikrofon zu befestigen.

  3. Führen Sie den Kabelanschlussstecker für das zweite Mikrofon durch die Bohrung. Verbinden Sie das Kabel noch nicht mit der Platine.
  4. Schrauben Sie das Mikrofon von Hand im Uhrzeigersinn in die interne Mutter. Achten Sie darauf, dass die Mikrofonkabel beim Einschrauben des Mikrofons nicht verklemmen.

    Vergewissern Sie sich, dass die Gewinde von Mikrofon und Sechskantmutter nicht verkantet sind.

  5. Nachdem Sie das Mikrofon handfest angezogen haben, fixieren Sie es vorsichtig mit einer Zange oder einem Schraubenschlüssel. Ziehen Sie es nicht zu fest an.

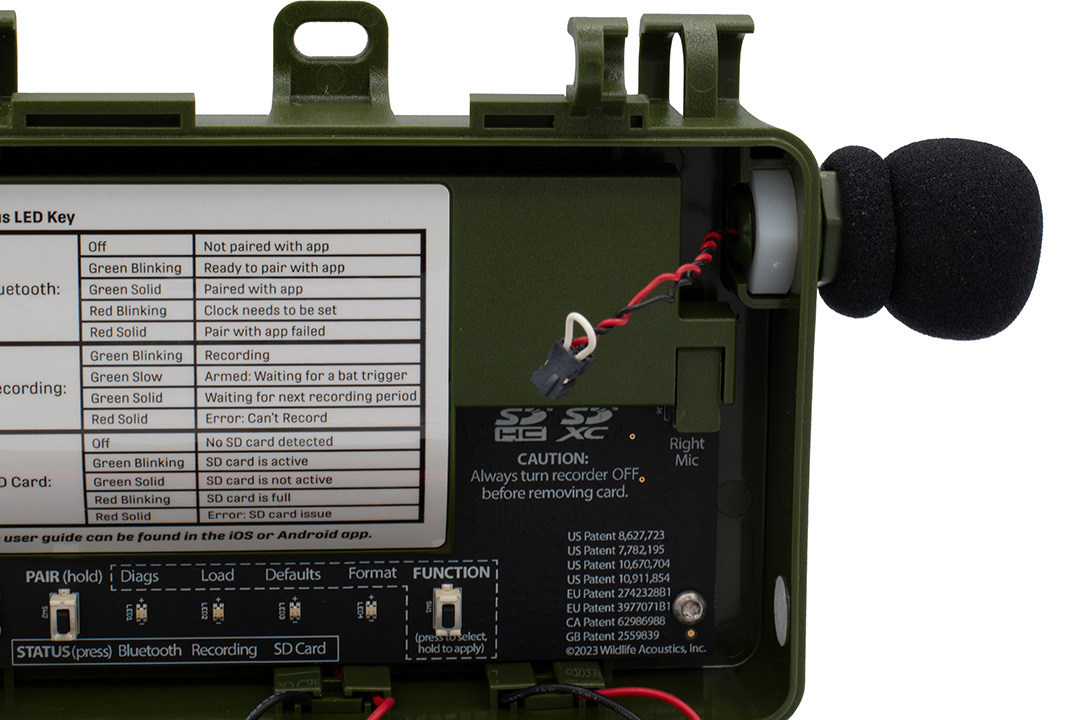

  6. Verbinden Sie den Stecker am Ende des Mikrofonkabels mit der Buchse Right Mic (Mikrofon rechts).

    Der Stecker hat auf einer Seite eine Nase, die auf einen Schlitz auf der linken Seite der Buchse auszurichten ist.

  7. Verlegen Sie die Kabel rechts neben der SD-Karte, damit sie der Gehäusedichtung nicht im Weg stehen und Einstreuungen durch die SD-Karte vermieden werden.

    Der grüne Kunststoff, der die Vorderseite des SD-Kartensteckplatzes abdeckt, berührt die Batterien, wenn der Deckel geschlossen ist, und hält sie an ihrem Platz. Stellen Sie sicher, dass die Mikrofonkabel auf der rechten Seite dieser Kunststoffabdeckung verstaut sind, damit sie beim Schließen des Gehäuses nicht zwischen Kunststoff und Batterien eingeklemmt werden.

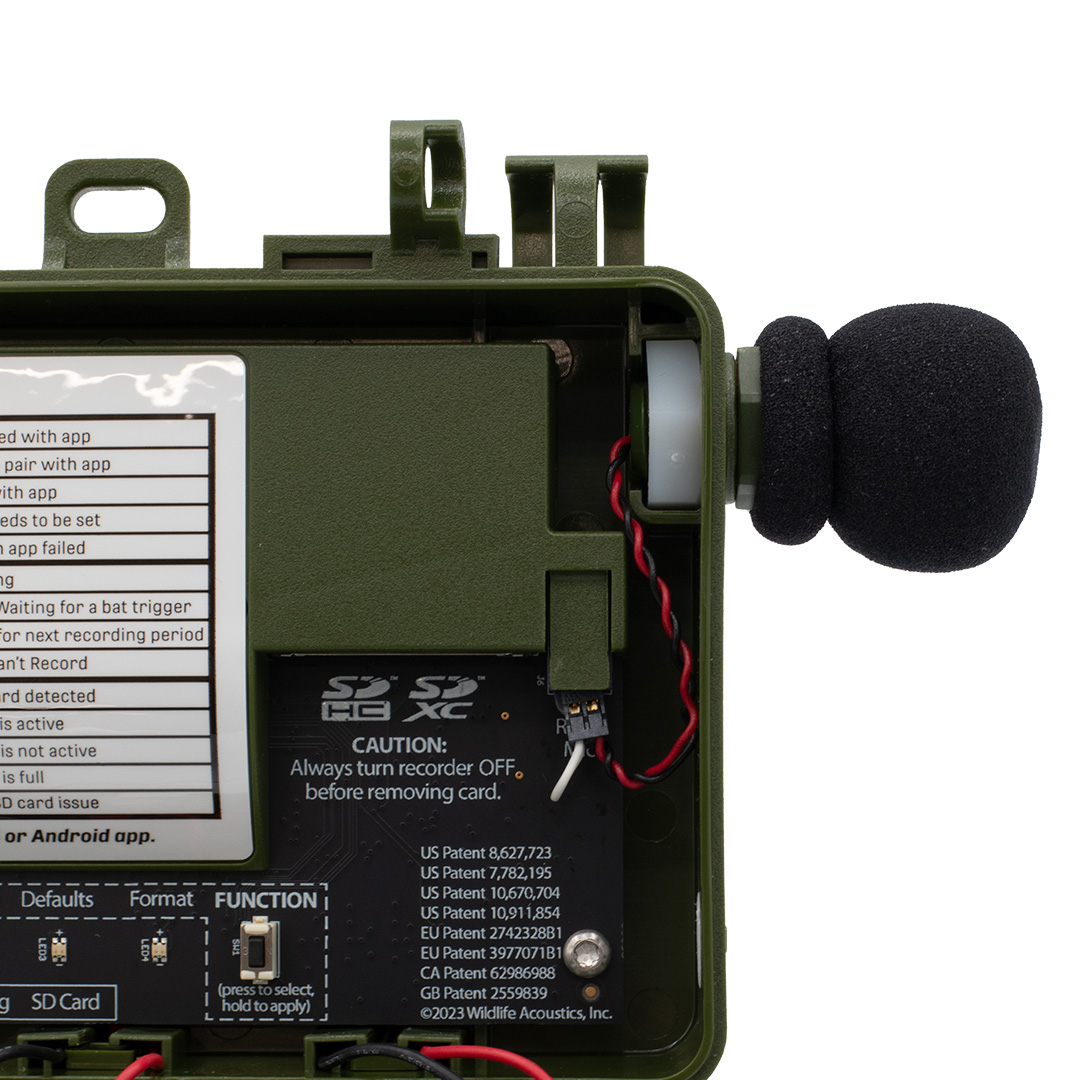

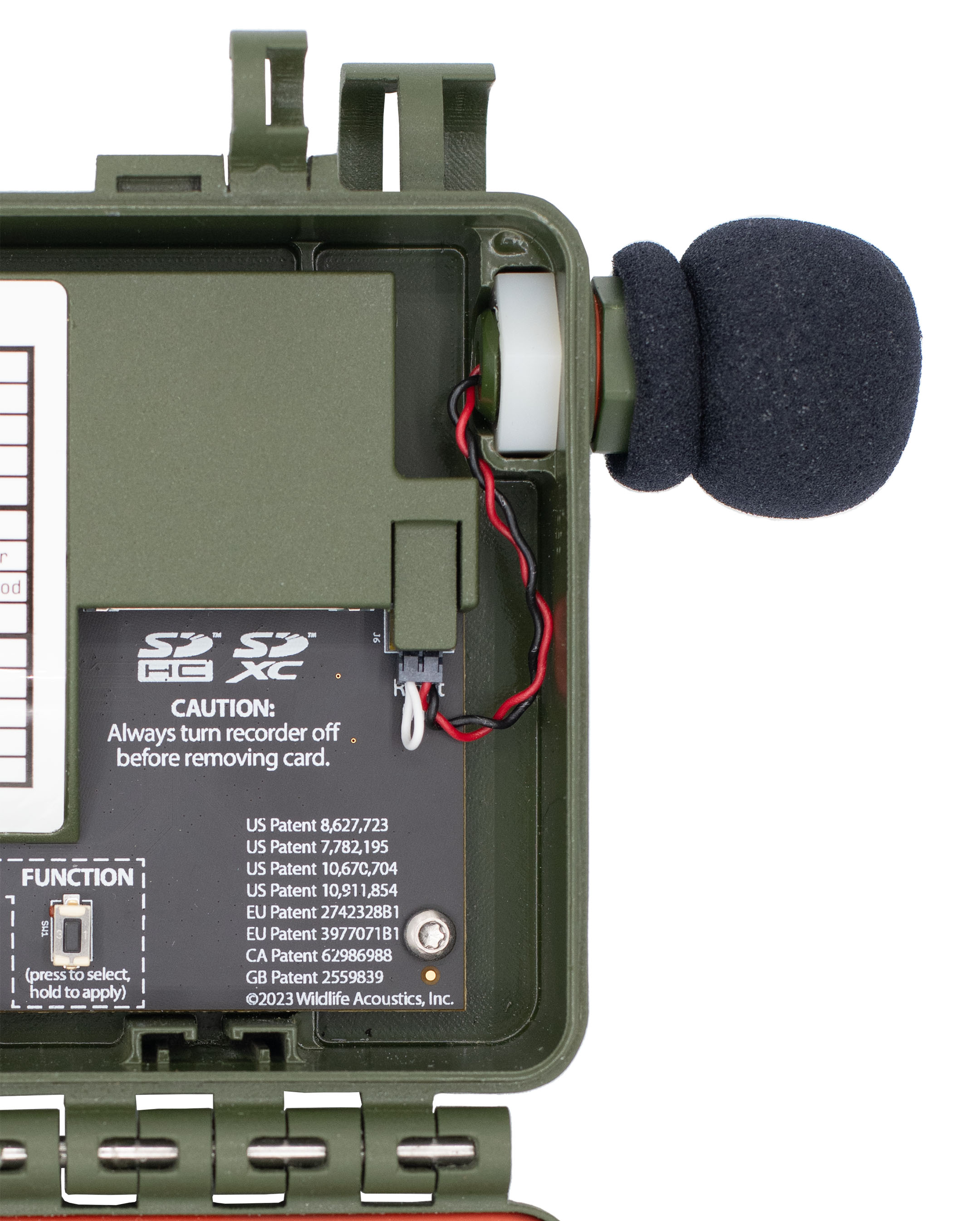

    Die Kabel treten aus dem Mikrofonstutzen heraus und sind nach unten und rechts zwischen der Aussparung für die Sechskantschraube und der Kunststoffabdeckung geführt, die den rechten Mikrofonanschluss schützt. Die Kabel werden in einer Schleife nach unten und links geführt, um sie an den rechten Mikrofonanschluss anzuschließen.

Ergebnisse

Wenn das Mikrofon korrekt installiert ist, erscheint auf dem Status-Bildschirm des Rekorders die Meldung: MIKROFON RECHTS: Angeschlossen. Informationen zum Anzeigen des Status-Bildschirms des Rekorders über die Song Meter Configurator -App finden Sie unter Überprüfen des Status des Song Meter Mini Bat 2 über Bluetooth.
