3. 硬件概述

Song Meter Mini Bat 2 记录仪专为长期户外部署而设计。它由耐用的聚碳酸酯塑料制成，具有抗紫外线和防风雨性能。其外壳符合 IP67 标准，这意味着它可以承受暂时浸入水中，深度可达一米，而不会被水侵入。请注意，安装的原声短圆柱麦克风可能会因水下浸泡而损坏，但它们可以防雨水。

可重复使用的湿度调节包（隐藏在外壳内）和防潮通风口可调节外壳内部的湿度和压力。通风口内部由一层薄膜保护，该薄膜可阻挡液态水，同时可使水蒸气从外壳排出。

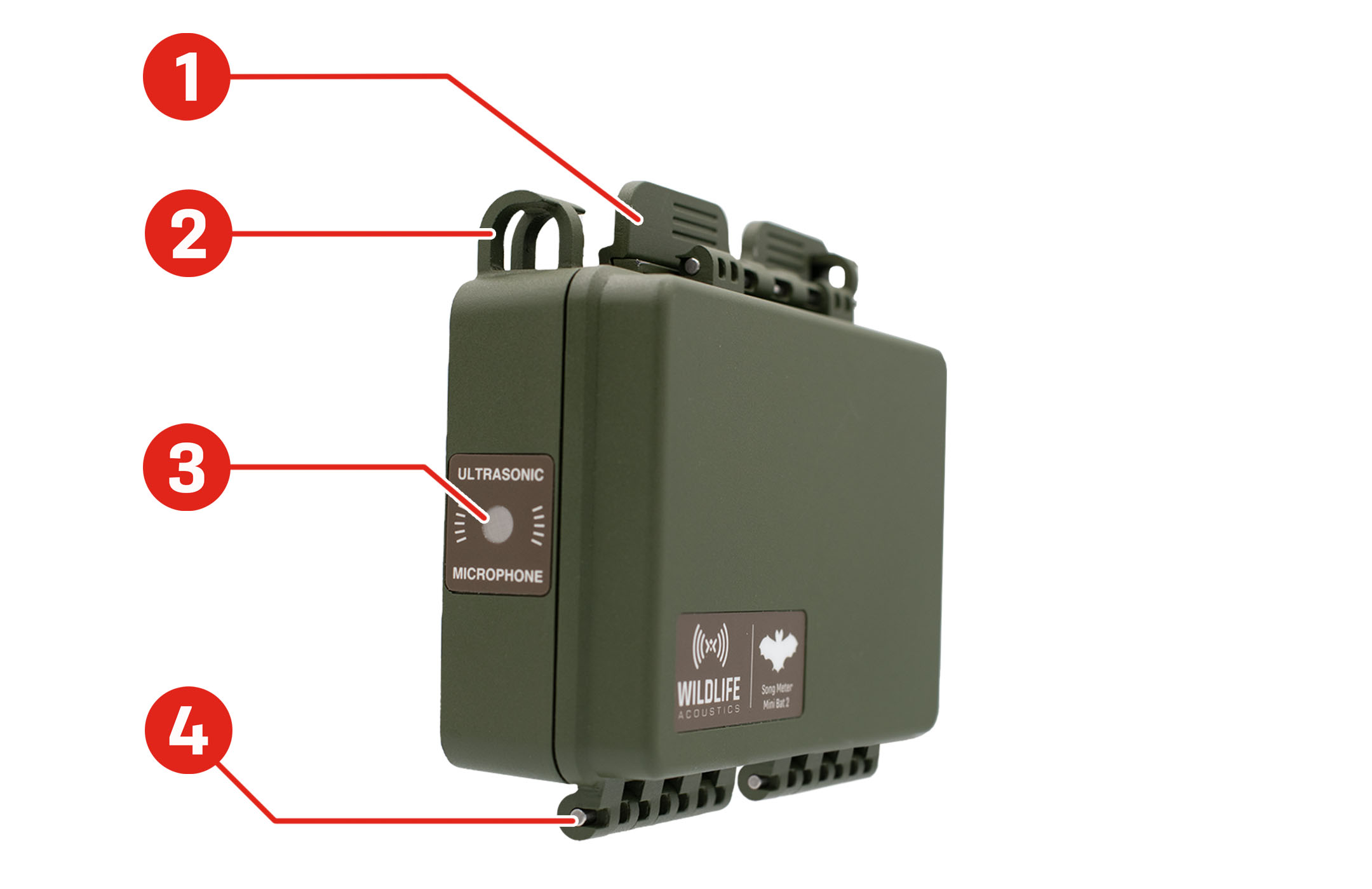

图 2. 左前视图

1. 外壳插销卡入到位，以保持外壳密封。

2. 两个安装环中的一个，可允许直径不超过 0.420 in. (10.67 mm)的蹦极绳、绳索或电缆锁穿过。参阅 多功能安装选项。

3. 超声波麦克风与外壳齐平安装，通过防风雨膜上的金属网保护麦克风免受水和动物的侵害。参阅 麦克风。

4. 外壳铰链可永久固定记录仪的盖板和机身。

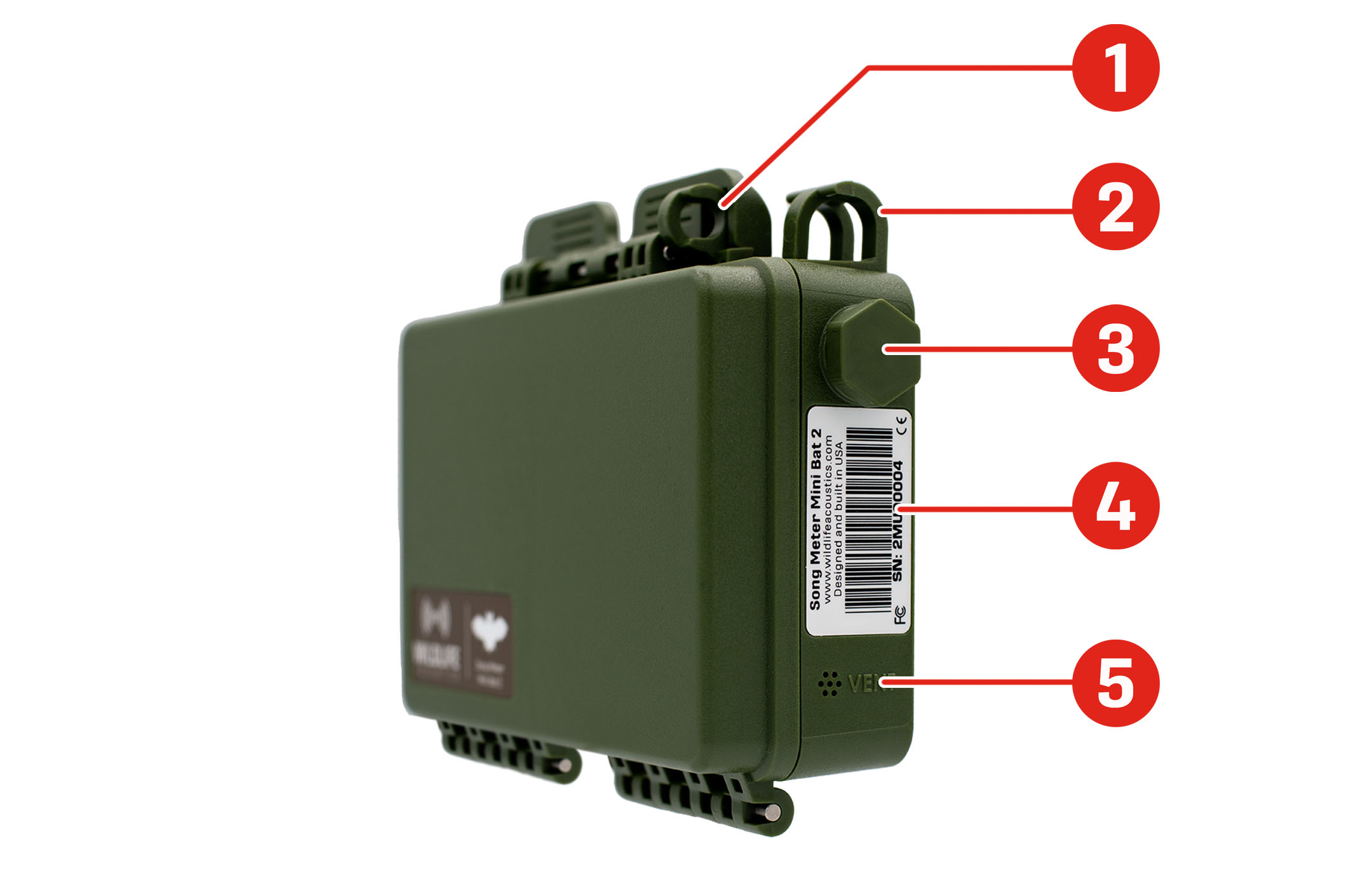

图 3. 右前视图

1. 挂锁环可将外壳锁闭。有关挂锁尺寸的推荐，请参阅 锁具兼容性。

2. 两个安装环中的一个，可允许直径不超过 0.420 in. (10.67 mm)的蹦极绳、绳索或电缆锁穿过。参阅 多功能安装选项。

3. 麦克风端口可供第二个原声麦克风使用。如果没有安装第二个麦克风，端口会加装一个塑料六角螺栓。参阅 原声麦克风端口选件。

4. 条形码标签列出了记录仪的型号名称和序列号。

   此信息也可以在 状态屏幕 上的 Song Meter Configurator 应用程序中查看。

5. 防风雨的防潮通风口可调节外壳内部的湿度和压力。

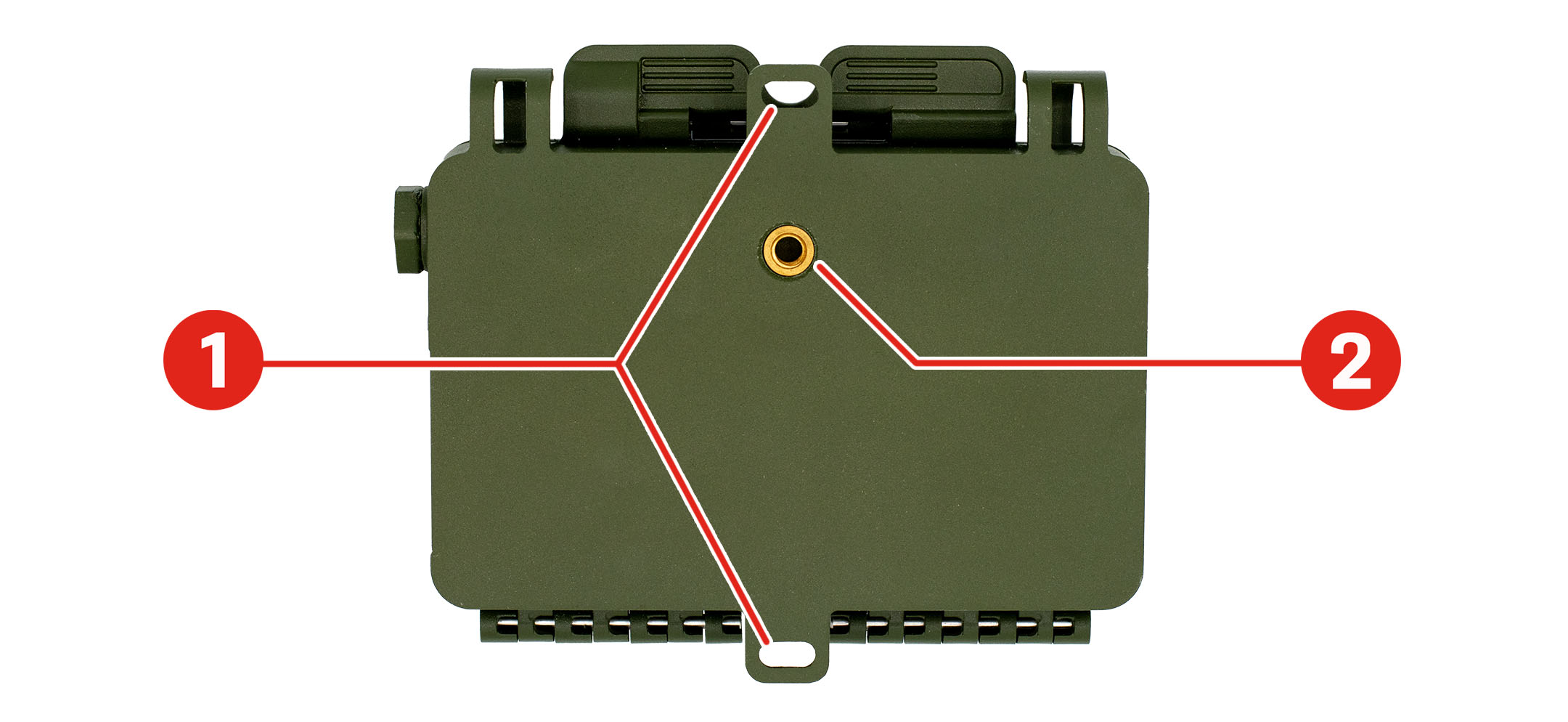

图 4. 后视图

1. 上、下安装片可匹配使用最大螺纹直径为 3/16 in. (4.6 mm) 的螺栓或螺钉。它们也可以用作蹦极绳或扎线带的连接点。

2. 三脚架支架匹配 1/4ʺ-20 规格的螺栓，与包括跟踪摄像机在内的许多摄像机使用的规格相同。

Song Meter Mini Bat 2 的外壳配备了支持多种安装选项的连接点：

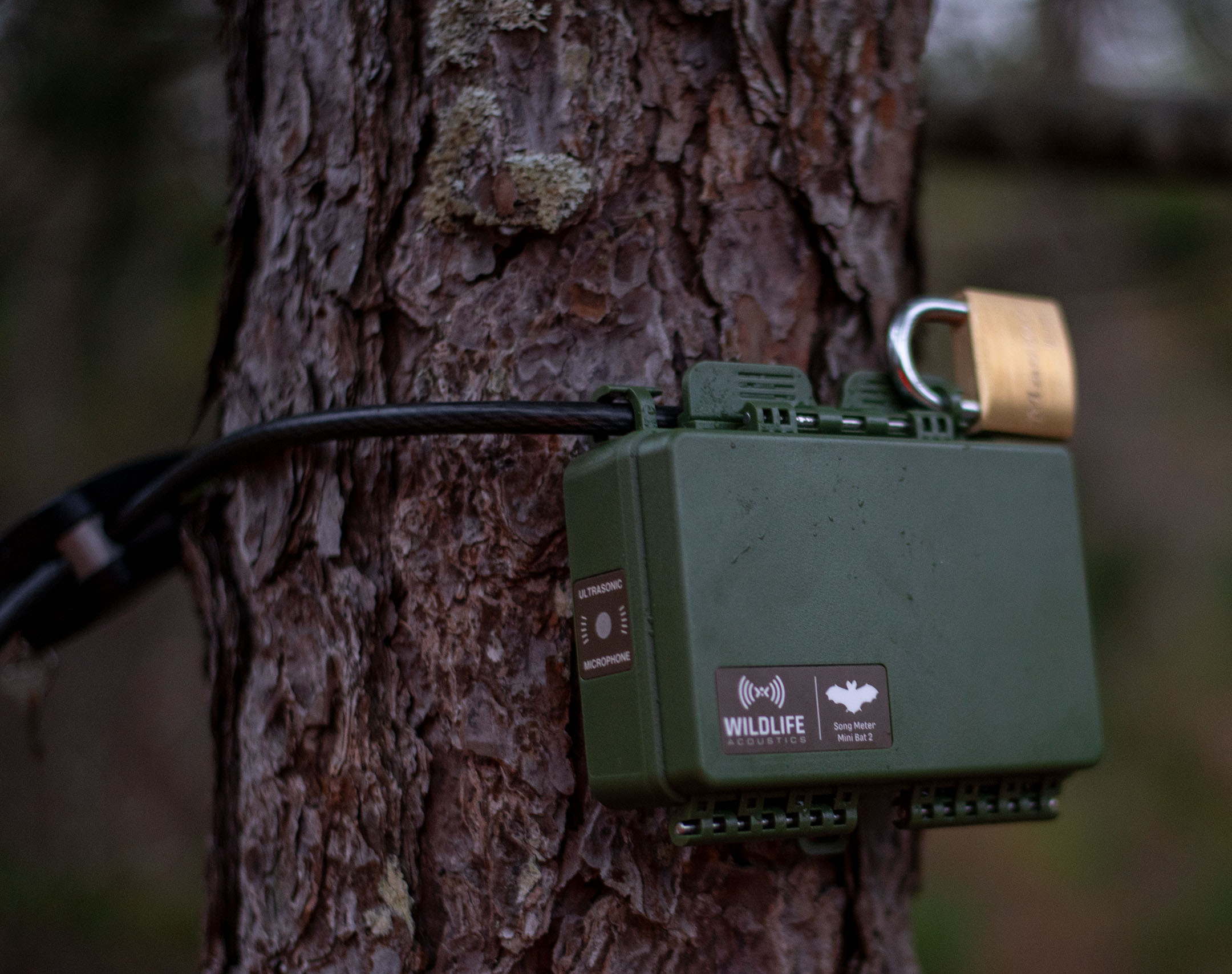

Song Meter Mini Bat 2 的外壳设计为可支持两层安全保护：

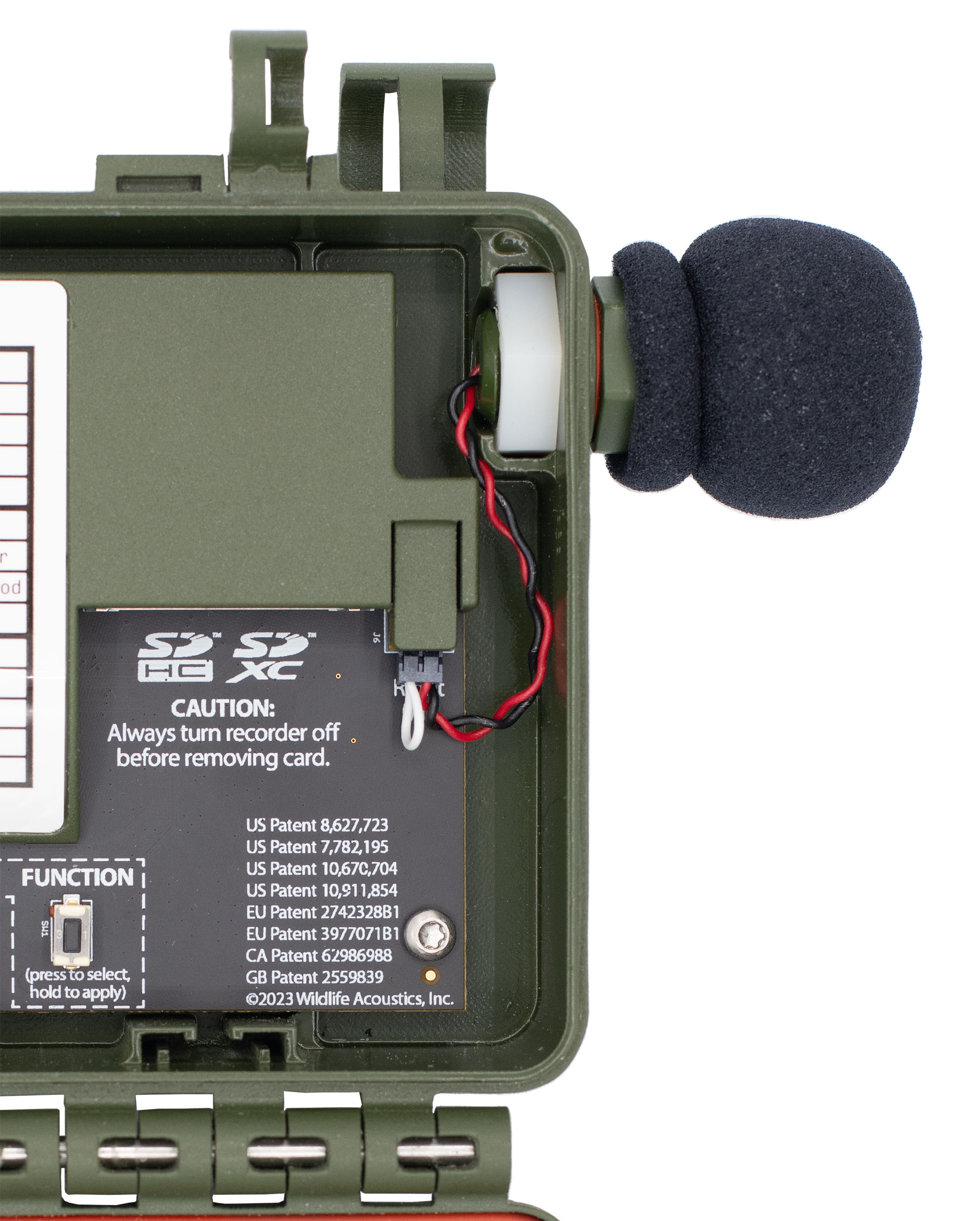

Song Meter Mini Bat 2 有一个端口用于原声麦克风选件。安装后，记录仪可在录制超声波和录制人类典型听力范围内的音频之间切换。

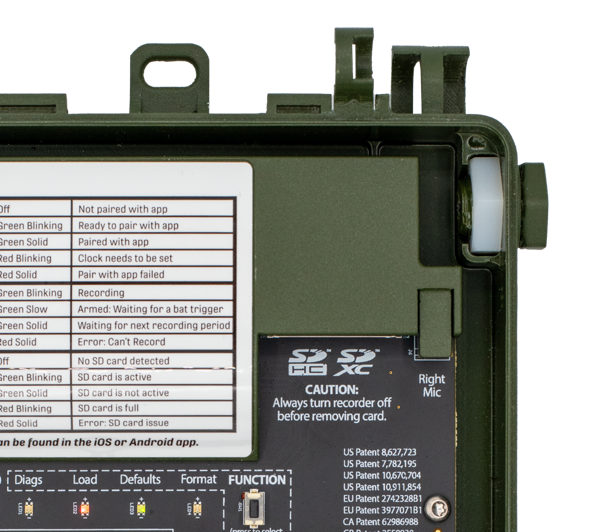

可选的第二个麦克风可以安装在记录仪的右边缘。未安装麦克风选件时，使用塑料螺栓和橡胶垫圈来密封端口。

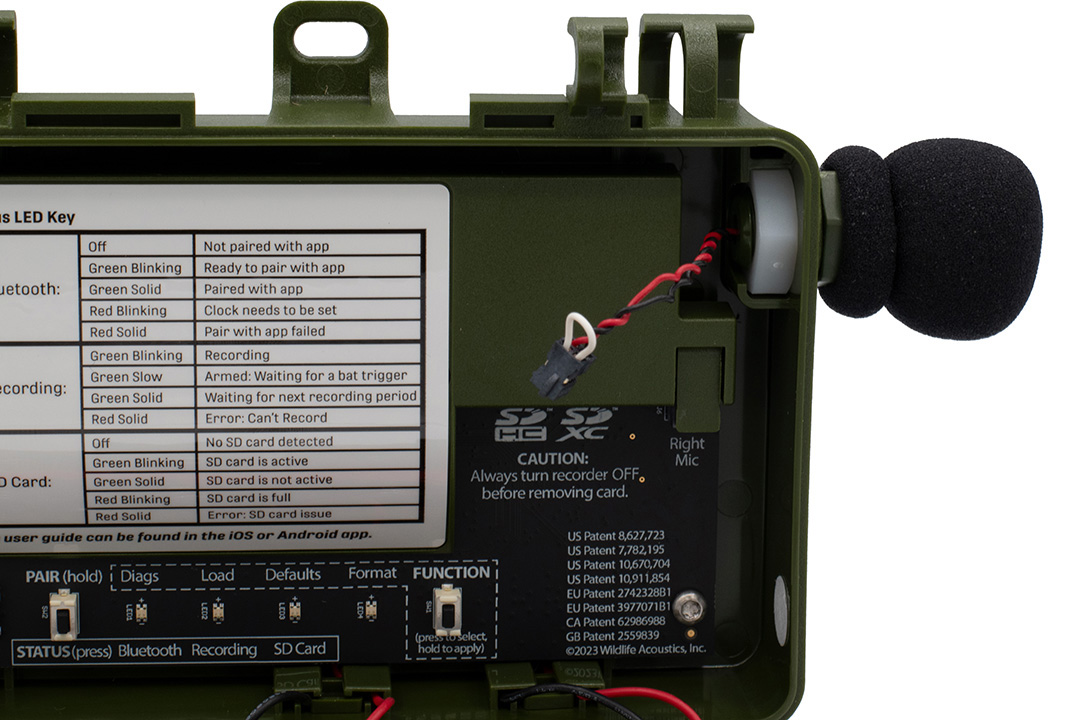

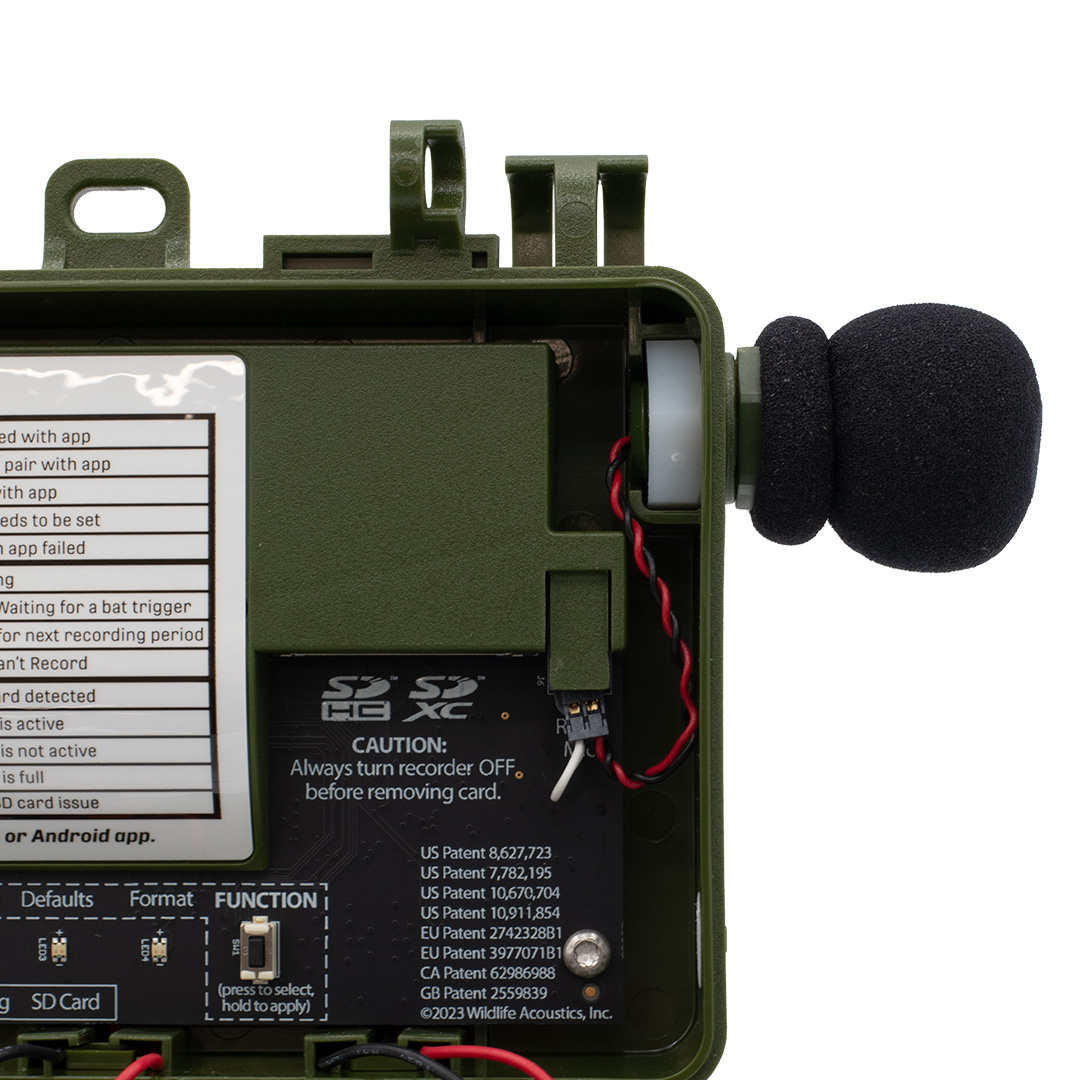

有关安装原声麦克风选件的说明，请参阅 安装第二个麦克风。

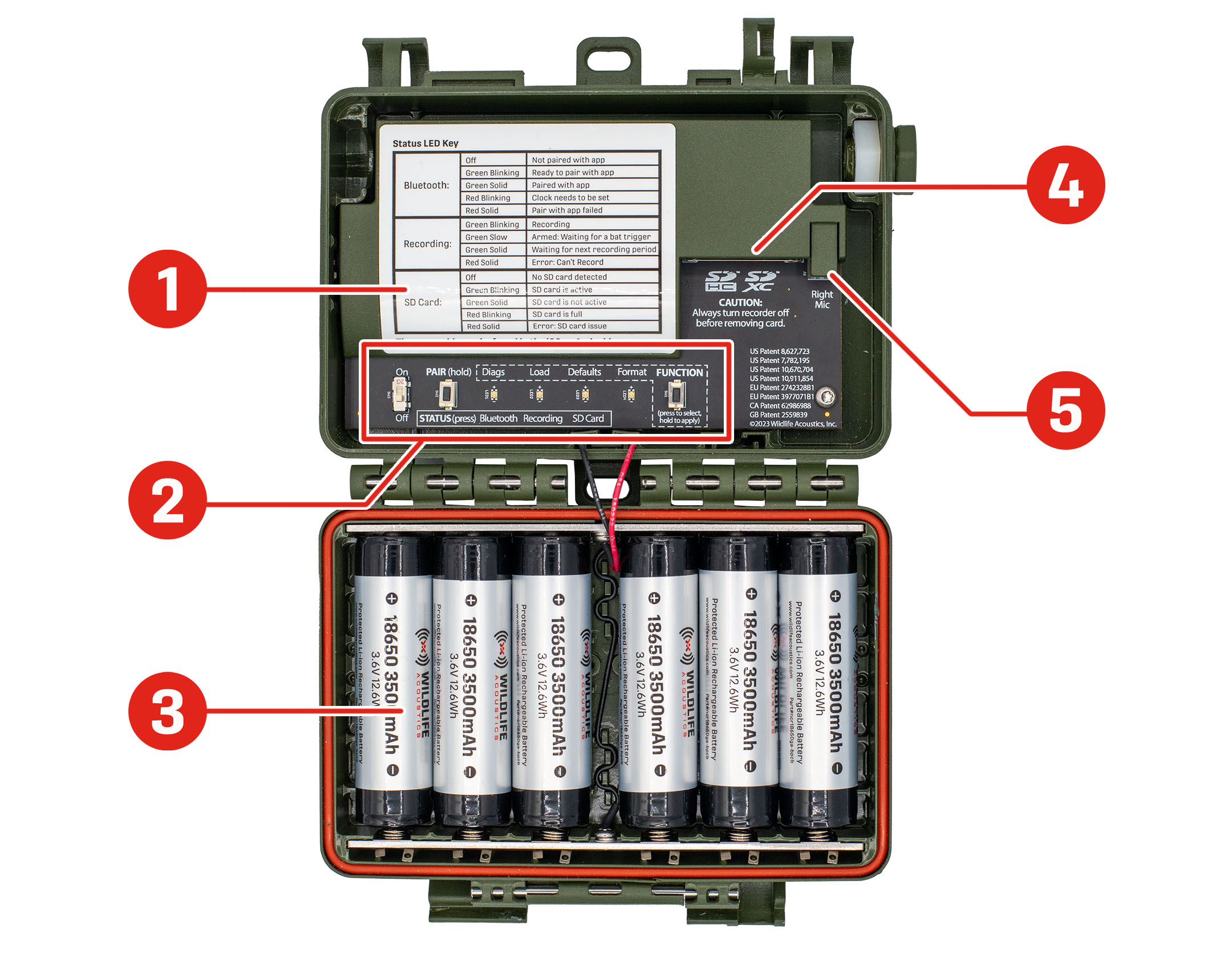

Song Meter Mini Bat 2 的盖板下装有记录仪的电池。根据记录仪的版本，它可容纳 AA 电池或 18650 锂电池。

AA 电池仓

AA 电池盒内有两个塑料电池托盘。每个托盘可容纳四节 AA 电池，您总共可以使用四节或八节 AA 电池为录音机供电。

如果仅使用四节 AA 电池，则必须将四节电池全部安装在同一个托盘中。

每个托盘都配有一个丝带。安装 AA 电池时，将丝带放在电池下方。拉动丝带即可轻松取出电池。

有关不同类型 AA 电池的信息，包括 Energizer^® 终极锂^TM值， 看 AA 电池的类型。

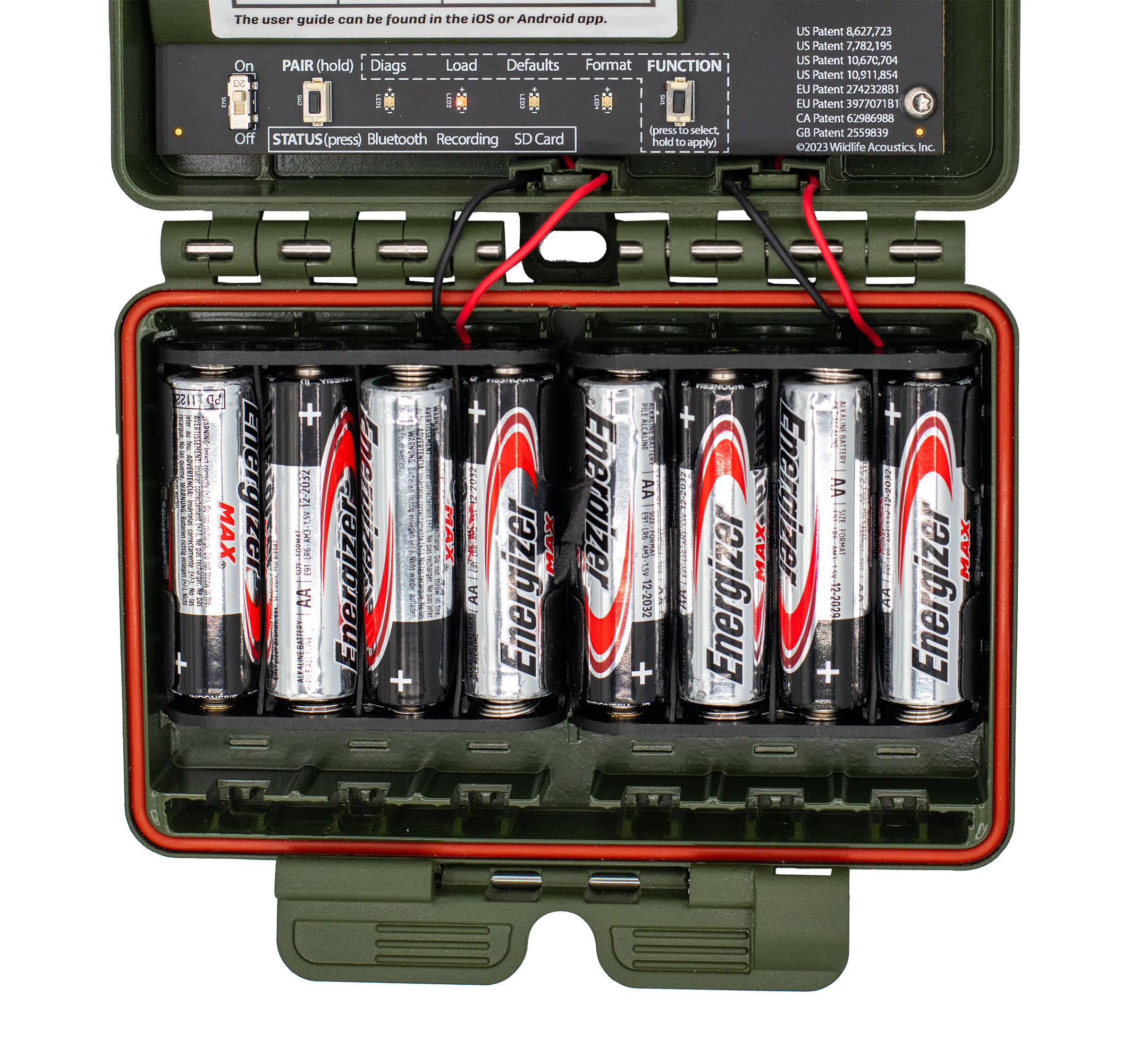

AA 电池插入顺序

插入电池时，从每个托盘外侧每个带状物连接端附近开始，向自由端移动。这将确保带状物有足够的松弛度，为每个电池留出空间。如果没有足够的松弛度，带状物可能会将电池从托盘中推出。

如果仅使用四节 AA 电池，请确保连接到空电池托盘的带状线不会干扰录音机外壳的盖子和底座之间的密封。

AA 电池的最佳做法

电池使用不当可能会永久损坏您的录音机。请务必遵循这些准则。

• 请勿将新电池或刚充电的电池与用过或未充电的电池混用。一节电量耗尽的电池将使整组电池无法发挥作用。

  • 录音机将过早断电，甚至可能根本无法开机。

  • 电池可能会泄漏腐蚀性化学物质，从而损坏录音机。

• 请勿混用不同类型的电池（例如将碱性电池与镍氢电池混合使用）。即使使用 8 节 AA 电池，这一条也适用。所有 8 节电池的类型必须相同。

  理想情况下，所有电池的品牌和型号都应相同。将不同特性的电池混用会产生不可预测的结果。

• 确保电池正负极方向正确。

  如果八节 AA 电池中有一节插反， Song Meter Mini Bat 2 可以开机，但是 电池放反了最终会泄漏腐蚀性化学物质，从而损坏录音机。

• 存放记录仪前应取出电池。

锂电池仓

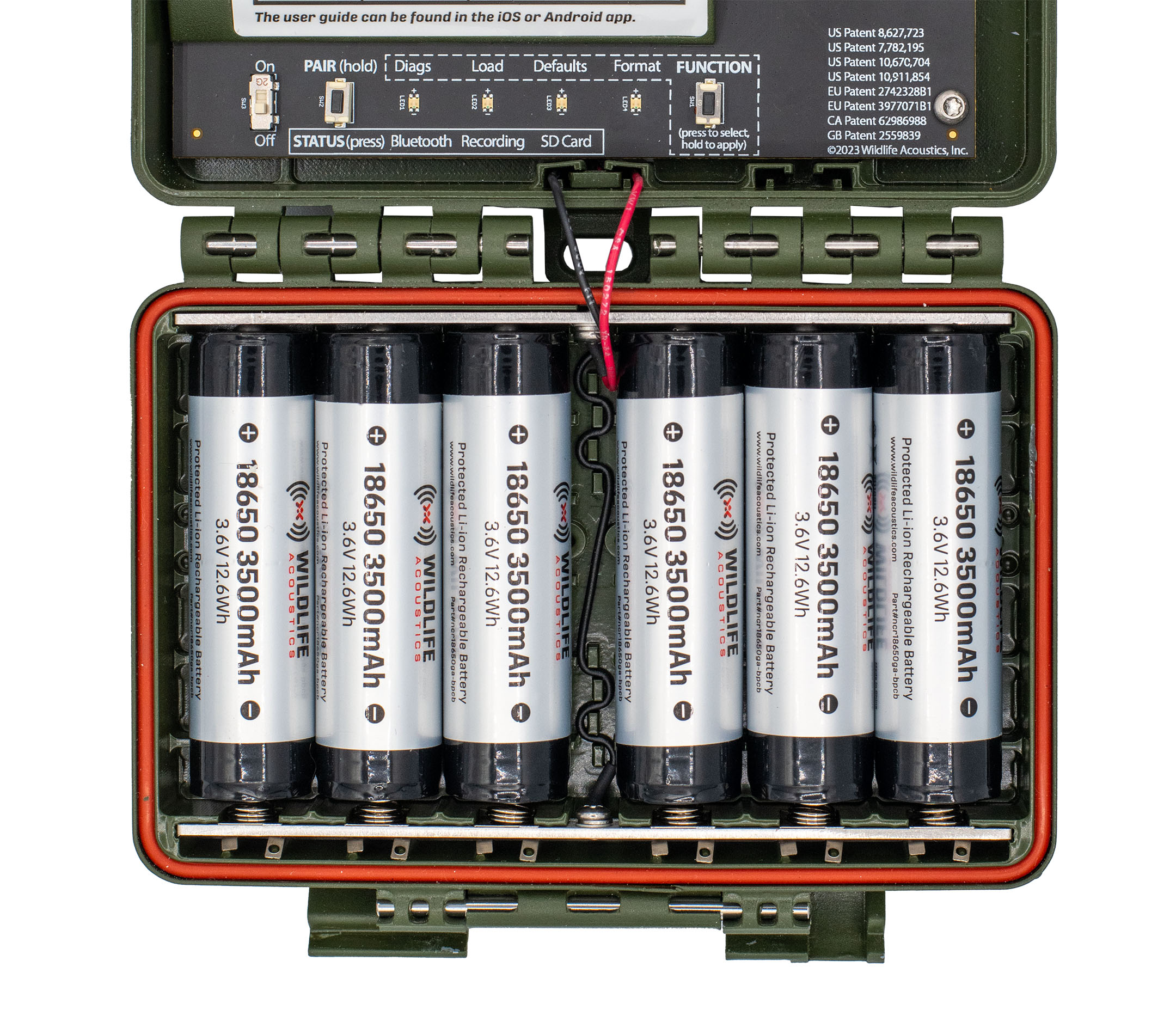

Song Meter Mini Bat 2 锂电池版本的盖板下可安装 1~6 节 18650 锂电池。您可以在任何插槽中安装任意数量的 18650 电池，记录仪将按预期工作，但使用更多电池可延长运行时间。有关选择合适电池的更多详细信息，请参阅 锂电池要求。

如果使用的锂电池少于 6 节，我们建议从左侧开始插入电池。由于带有状态 LED 符号说明贴纸的塑料盖在外壳闭合时会接触最左边的四节电池，因此这 4 个电池插槽最牢固。当所有 6 个电池插槽都插满时，或者当最左边的插槽中安装了 4 节电池时，电池受强烈冲击而被震出的可能性最小。

锂电池最佳使用方法

• 在运输或储存期间，不要让电池的电气接触点相互接触或接触任何导电材料。使用专为18650电池设计的非导电存储容器，以防止意外接触。

• 请勿将刚充电的电池与电量耗尽的电池混用。

• 与许多可充电 AA 电池不同，锂电池在出厂时无储存电量。在首次使用之前，您必须为它们充电。

• 确保电池正负极方向正确。

• 在长期存放之前应取出电池，以避免电池泄漏可能造成的损坏。

• 在部署现场，确保电池在旅途中没有松动。

警告

世界上许多国家和地区对锂电池的运输和旅行都有严格的规定。在航空旅行之前或计划运送锂电池时，请查询适用的法律。

Song Meter Mini Bat 2 记录仪将录制文件和摘要日志保存到安装在存储卡插槽中的 SD 卡中。

要插入 SD 卡，请将其滑入 SD 卡槽，直到卡入到位。要取出卡，请轻轻地将卡进一步按入插槽，直到再次发出咔嗒声，内部弹簧机构会将卡弹出。
